Schaltplan

Wie?

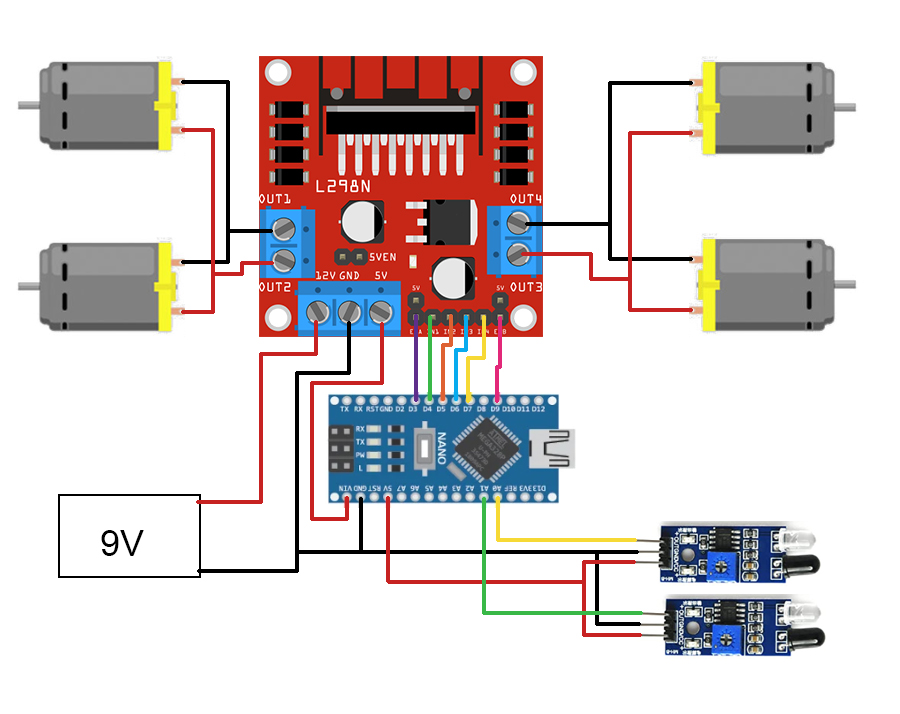

Ich habe mich einwenig mit den Komponenten auseinandergesetzt und überlegt wie ich das ganze zusammenstellen könnte. Als Ergebnis kam dann dieser Plan bei raus.
Die 4 Motoren werden mit dem Motortreiber verbunden.
Der Treiber bekommt Strom von der Stromquelle (Powerbank) und ist ausserdem an den Stellen D3 bis D9 mit dem Arduino verbunden.
An der Stromquelle sind ausserdem noch der Arduino und die Sensoren an den entsprechenden Pins verbunden.
Arduino und Sensoren werden auch einfach mit je einem Kabel an der Stelle A0 und A1 verbunden.

Plan
